产品介绍

随着云计算、移动互联、物联网和大数据等新科技的出现，围绕数据筑构产生不同创新应用，数据中心的集中化、大型化趋势愈加明显，用户岁数据中心部署建设周期，容量的弹性扩展能力、建设及运营成本就更加关注，模块化数据中心的解决方案，成为行业的数据中心建设的选择。

DRM系列模块化数据中心，可根据用户现场情况，灵活采用双列机柜+冷通道布局方式，两种结构布局下均可以按用户要求集成机柜、供配电、机房专用空调、综合布线、环境监控和管理等所有子系统，可使机房占用面积减少30%以上，具备省时、省钱、省电、省事四大优势，为客户提供快速部署、高效节能、空间紧凑、灵活扩展的新型数据中心解决方案。

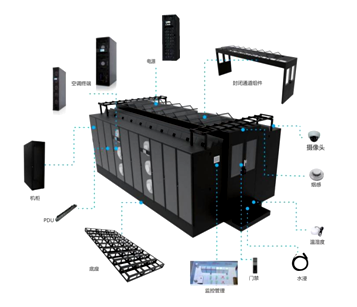

　　模块化数据中心布局结构

　　系统组成

应用领域

通过双列机柜布局方式复制，灵活快速部署方式，构建大型数据中心。面向IDC、大型企业、金融中心、政府、军队、超算中心、教育、医疗等行业大型数据中心的需求。

机柜系统

AF6000系列系统方案以密闭冷池作为一个基本单元，其中由若干个服务器组成。服务器机柜系统包括服务器机柜构架，内部附件，外部附件。服务器机柜系统，为高功率IT设备提供所需的冷却环境要求，支持高密度机柜的载重及散热需求，提高机柜底部、顶部、内部线缆管理及承重能力。满足对电源进行合理分配及管理要求。

气流遏制系统

气流遏制系统主要包括密闭通道前/后门，活动顶窗，安装龙骨，温湿度检测，烟雾检测，以及消防联动控制单元等几个部件组成。将冷热通道气流完全隔离，避免局部热点问题。单/双排部署封闭方案，弹性适配各种物理环境。

通道环境控制系统

通道环境控制系统通过对基础设施工作环境的监测及职能联动，为IT设备提供安全的保护。该系统对关键数据的实时探测，使问题变为事件之前作出快速反应，并支持与消防系统的联动。该控制系统包括环境管理主机、环境信息采集单元、电控单元、门禁控制器、IP视频监控等，它可自独立一体化运作，也支持联网统一管理，为通道密闭环境所量身定制的智能环境安保检测管理方案。

智能供配电系统及机柜PDU

ZNPD系列智能精密列头配电柜可针对数据中心的机柜和机柜群组配电，智能精密列头配电柜主要包括各主路和支路开关，监测模块、系统监测软件、集中监测显示屏。

智能模块配电系统包括机柜电源分配单元PDU、机柜插座（PDU）结构设计合理，并融入了很多新的产品技术，系统对于不同IT设备应用特点，按照智能化管理及安全供电的原则进行科学的规划和设计，便于控制及远程维护。

UPS电源系统

节能型模块化UPS电源是根据数据中心使用环境特点而设计的电源保护产品，它的体积小，重量轻，遵循节能、环保的理念，包含整流、滤波、充电、逆变的功能，还具备智能型的电源保护，远程管理能力，为IT设备提供持续电能，保证关键应用的运行。

空调系统

精密空调系统方案可选用风冷、冷冻水的高性能精密空调，智能集中送风或在列间进行行级送风，优化送风路径，增加空调的容量利用率，可提高送风温度，减少机房的制冷需求，提高空调效率，降低PUE值，解决局部热点问题。

监控管理系统

数据中心基础设施管理系统利用监控平台提供的实时监控数据、资产数据、告警灯信息，根据机房基础设施之间的关系，结合工作规范和流程，通过资产管理、事件管理、故障管理、变更管理、配置管理、分析报表等主要功能模块，提供实时、可视化的数据中心状态面板，协助运维人员进行事件处理，故障分析、服务请求响应等工作，强化数据中心的管理制度和工作规范，提升数据中心的服务水平。为高层管理人员提供决策支持数据。

性能特点

●建设周期短DRM系列采用工厂预制，现场仅需连管和接线即可开机运行，建设周期可短至数天。DRM系列均采用子模块预制式生产，采用标准接口，现场仅需按模块组装，建设周期可短至数周。

●初始资金、运转资金少可按模块分批建设，边运营边成长，减少初始一次投入资金量。

●管理/运维简单。

●采用一体化监控平台，可管理模块内机房空调、UPS、供配电、消防、门禁等多个子系统，即插即用。模块化数据中心内所有部件均为原厂提供运维管理只需要对接一个厂家。

●能效高、PUE低。

●采用冷热封闭的方式，避免冷热气流混合，提高冷量利用率。

●采用高效的靠近设备的机房空调，具备高能效比、显热比。

●采用高频模块化UPS，具备效率高，功率因素高的特点。
